FEFCO 0900 bis 0976 – Inneneinrichtungen und Einsätze
Inneneinrichtungen und Einsätze nach FEFCO-Standard
Die FEFCO-Gruppe 09 umfasst Inneneinrichtungen aus Wellpappe, die innerhalb einer Verpackung eingesetzt oder in deren Konstruktion integriert werden. Dazu gehören unter anderem Einlagen, Polster, Gefache, Trennwände und weitere Einsätze.
Je nach Bauart können sie Produkte innerhalb einer Verpackung voneinander trennen, positionieren, stabilisieren oder vor unmittelbarem Kontakt schützen. Die Anzahl der in den technischen Zeichnungen dargestellten Felder oder Elemente ist nicht verbindlich und kann entsprechend der jeweiligen Verpackungsanforderung erhöht oder verringert werden.
Der FEFCO-Code beschreibt ausschließlich den konstruktiven Aufbau der Inneneinrichtung. Ob eine Ausführung das Packgut ausreichend schützt, hängt zusätzlich von den Abmessungen, der Wellpappenqualität, der Anordnung innerhalb der Verpackung, dem Packgut und den auftretenden Belastungen ab.
Hinweise zur korrekten Maßangabe finden Sie unter FEFCO-Abmessungen richtig verstehen.
Auf einen Blick
| Merkmal | Beschreibung |
|---|---|
| Baugruppe | FEFCO 0900 bis 0976 |
| Verpackungstyp | Inneneinrichtungen und Einsätze |
| Grundgruppe | FEFCO 09 |
| Konstruktion | Einlagen, Polster, Gefache, Trennwände und weitere Einsätze |
| Ausführung | In die Verpackung integriert oder als separates Element |
| Einsatzbereiche | Positionierung, Trennung, Stabilisierung und ergänzender Produktschutz |
| Besonderheit | Anzahl und Anordnung der Elemente können an das Packgut angepasst werden |
Merkmale der FEFCO-Bauarten 0900 bis 0976
Inneneinrichtungen werden mit einer Umverpackung kombiniert und auf deren Abmessungen sowie das jeweilige Packgut abgestimmt. Abhängig von der Konstruktion können sie einzelne Produkte aufnehmen, Abstände schaffen oder mehrere Bestandteile innerhalb einer Verpackung voneinander trennen.
Typische Merkmale:
- Verwendung innerhalb einer Verpackung
- integrierte oder separat eingesetzte Ausführung
- unterschiedliche Falt-, Steck- und Gefachekonstruktionen
- Trennung mehrerer Produkte oder Produktbestandteile
- Positionierung des Packguts innerhalb der Verpackung
- Stabilisierung einzelner Produkte
- Schutz vor direktem Kontakt zwischen den Packgütern
- Anpassung von Abmessungen und Anzahl der Felder an das Packgut
- Kombination mit unterschiedlichen FEFCO-Verpackungsbauarten
- je nach Bauart manuelle oder automatisierte Verarbeitung
Typische Einsatzbereiche
Inneneinrichtungen kommen infrage, wenn Produkte innerhalb einer Verpackung getrennt, geordnet oder in einer vorgesehenen Position gehalten werden sollen. Die passende Konstruktion richtet sich nach Form, Gewicht und Empfindlichkeit des Packguts sowie nach den Belastungen während Lagerung und Transport.
Mögliche Einsatzbereiche:
- technische Bauteile und Komponenten
- Elektronikprodukte
- Glas- und Keramikwaren
- Flaschen, Gläser und Behälter
- Ersatzteile und Industrieprodukte
- mehrteilige Produktsets
- Waren mit empfindlichen Oberflächen
- Produkte, die innerhalb einer Verpackung getrennt werden müssen
- Verkaufs- und Präsentationsverpackungen
- Versand- und Transportverpackungen
Konstruktive Möglichkeiten der Bauarten 0900 bis 0976
Die Gruppe 09 umfasst unterschiedliche Konstruktionen für verschiedene Aufgaben innerhalb einer Verpackung.
Mögliche konstruktive Funktionen sind:
- Unterteilung des Verpackungsinnenraums
- Trennung einzelner Produkte
- Bildung mehrerer Fächer
- Positionierung des Packguts
- Schaffung von Abständen zu den Außenwänden
- Stabilisierung mehrteiliger Verpackungsinhalte
- Schutz vor direktem Kontakt zwischen einzelnen Produkten
- Aufnahme unterschiedlich geformter Packgüter
- Anpassung der Anzahl und Größe einzelner Felder
- Kombination mehrerer Elemente innerhalb einer Verpackung
Ob eine Inneneinrichtung außerdem eine ausreichende Polster- oder Schutzwirkung bietet, muss anhand der vollständigen Verpackungslösung und der zu erwartenden Belastungen beurteilt werden.
FEFCO 0900 bis 0976 im Überblick
Die folgenden technischen Zeichnungen zeigen die aktuellen Bauarten der FEFCO-Gruppe 09. Dazu gehören Einlagen, Polster, Gefache, Trennwände und weitere Inneneinrichtungen, die in eine Verpackung integriert oder als separate Elemente eingesetzt werden können.
Die in den Zeichnungen dargestellte Anzahl einzelner Felder oder Elemente ist beispielhaft. Sie kann entsprechend den Abmessungen, der Anzahl der Produkte und der jeweiligen Verpackungsanforderung angepasst werden.
Für die Auswahl sollten die vollständige technische Zeichnung, das Packgut, die Umverpackung und die zu erwartenden Belastungen gemeinsam berücksichtigt werden.
Ausgewählte Bauarten und Bereiche näher erklärt

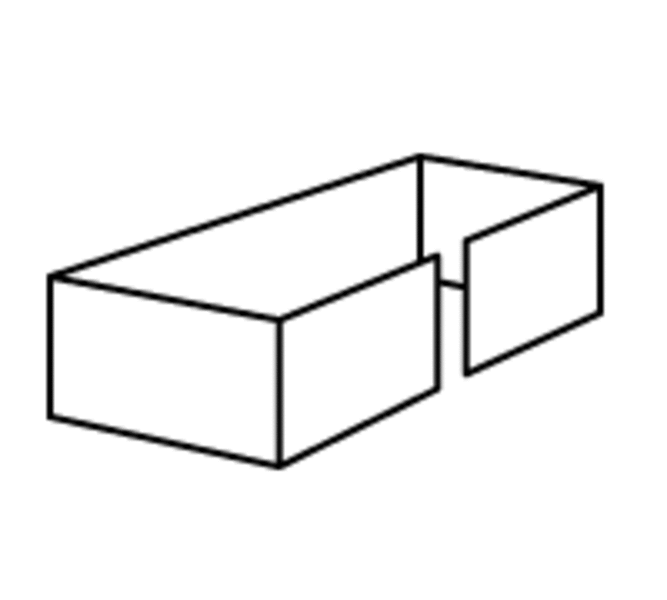

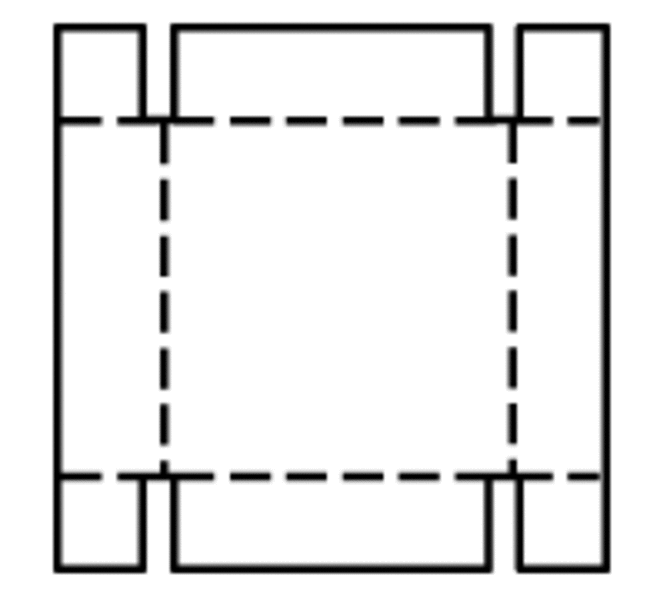

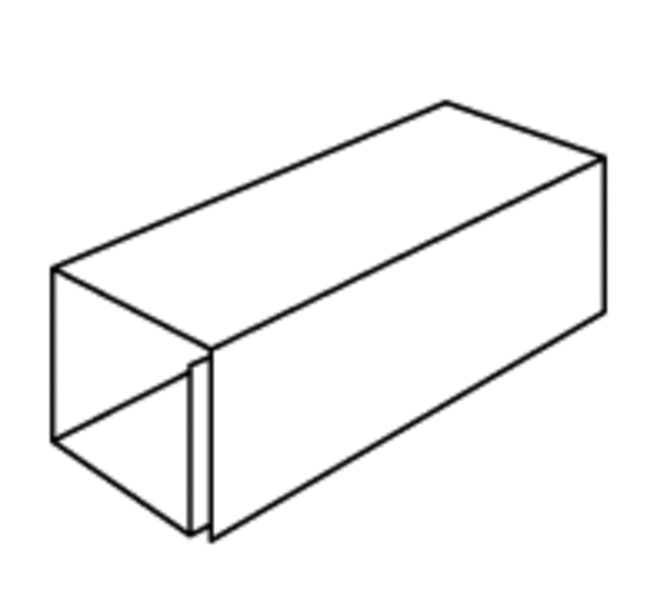

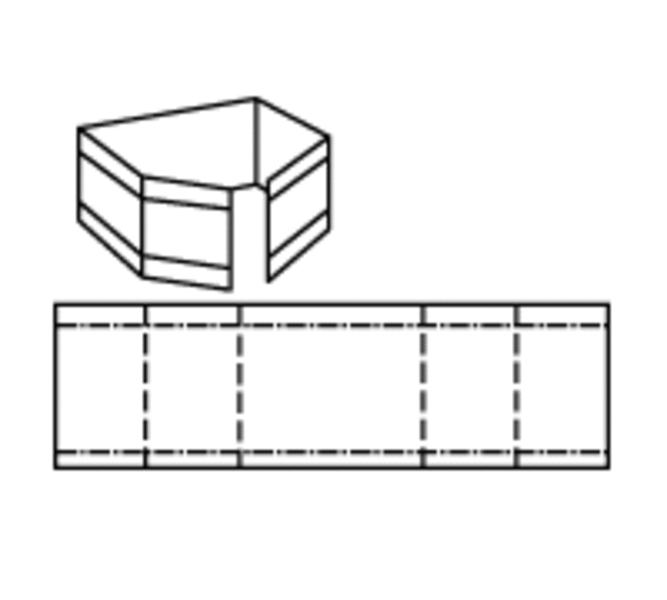

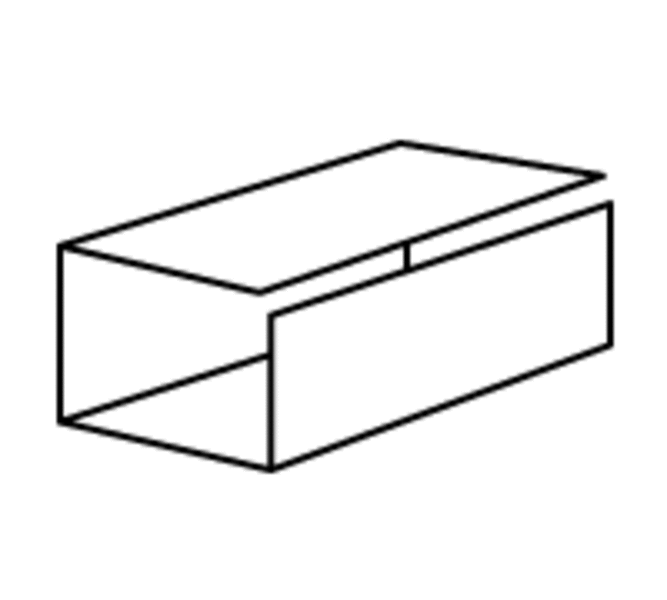

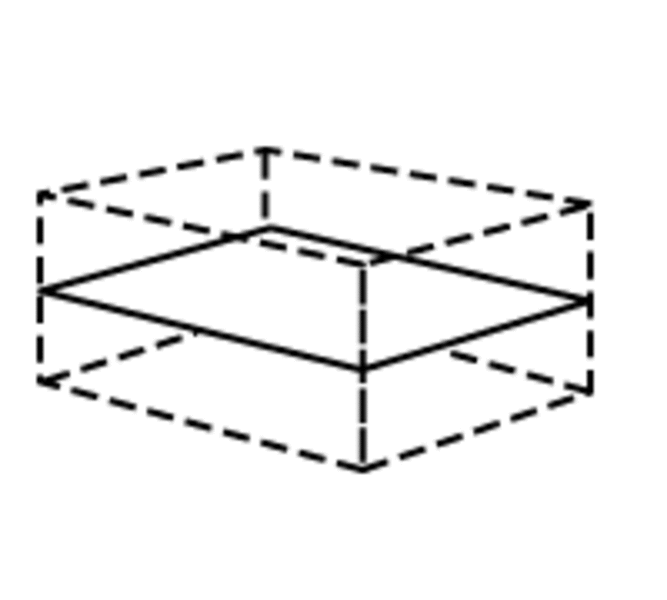

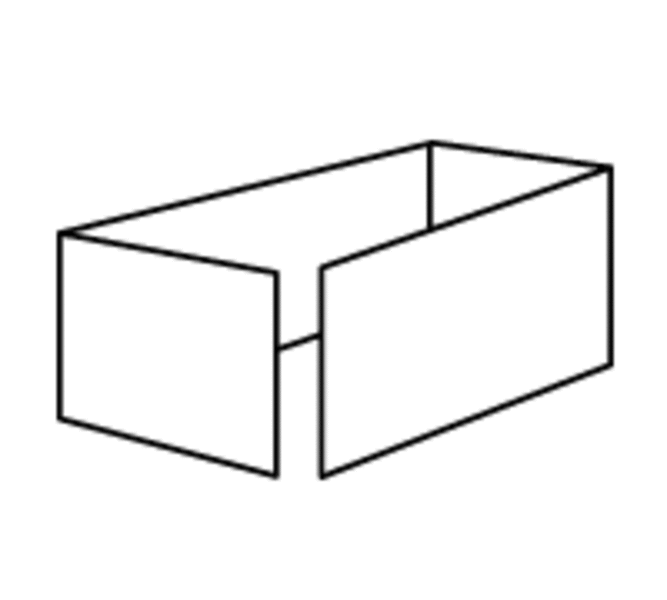

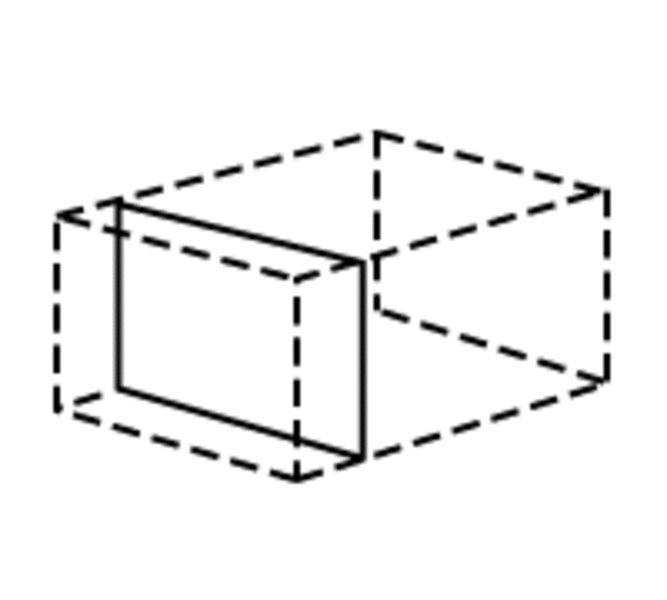

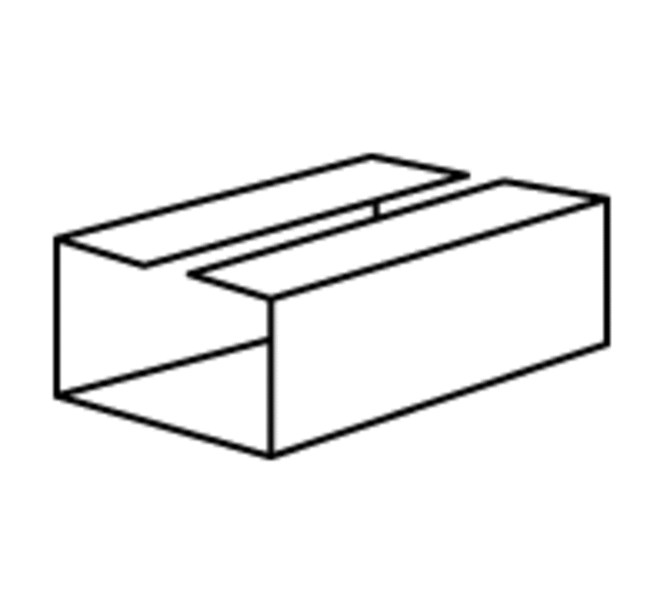

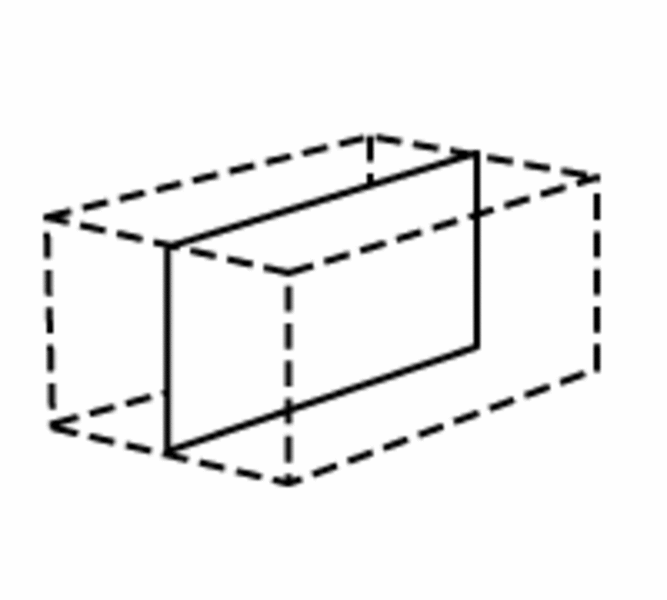

FEFCO 0900 bis 0914 – Einlagen und grundlegende Innenkonstruktionen
Die Bauarten dieses Bereichs zeigen unterschiedliche Einlagen und gefaltete Innenkonstruktionen. Sie unterscheiden sich unter anderem in der Anzahl, Anordnung und Ausrichtung ihrer Flächen und Faltungen. Einige Bauarten sind sowohl für die manuelle als auch für die automatisierte Verarbeitung gekennzeichnet.

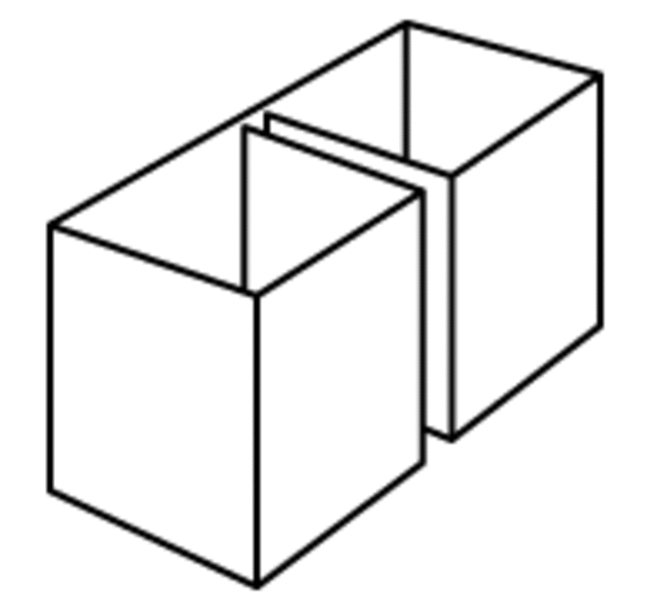

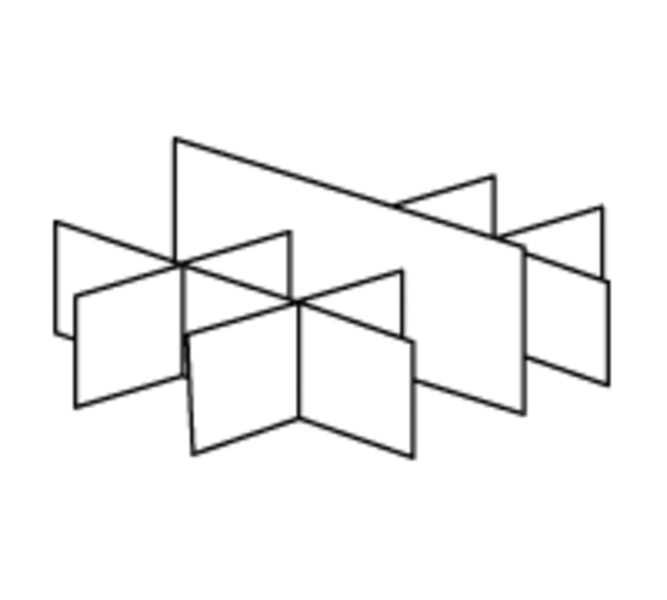

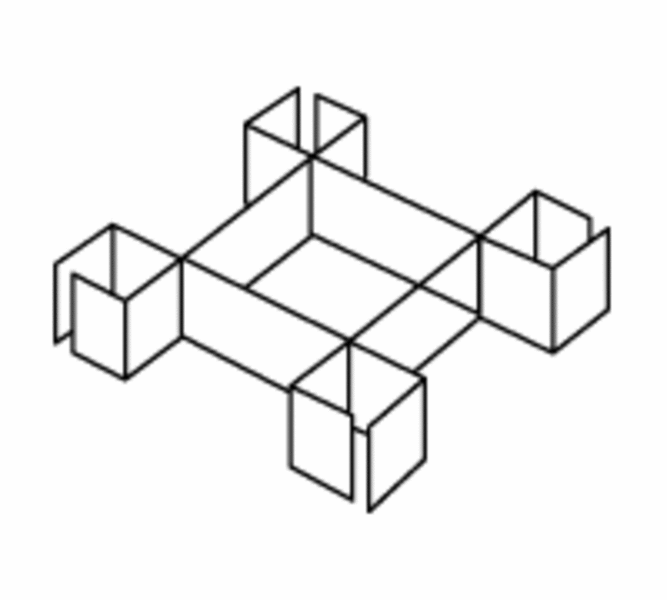

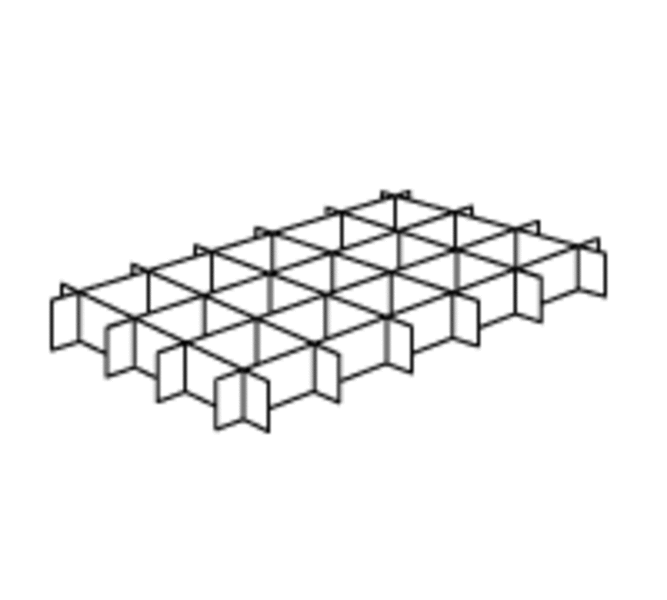

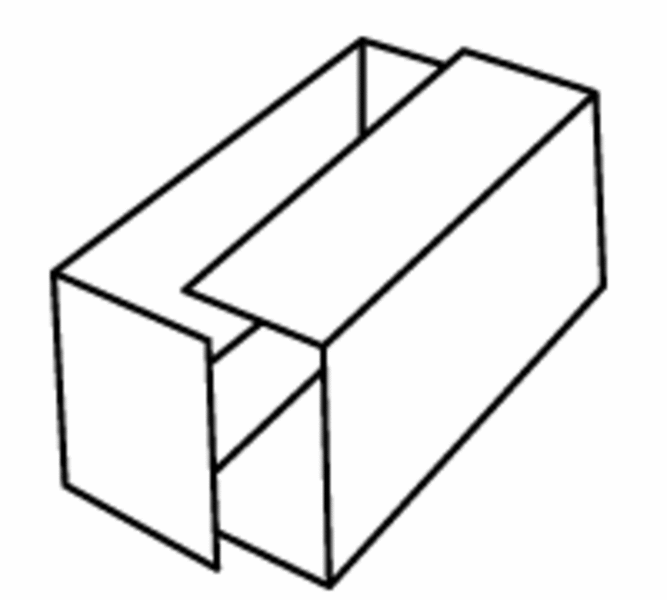

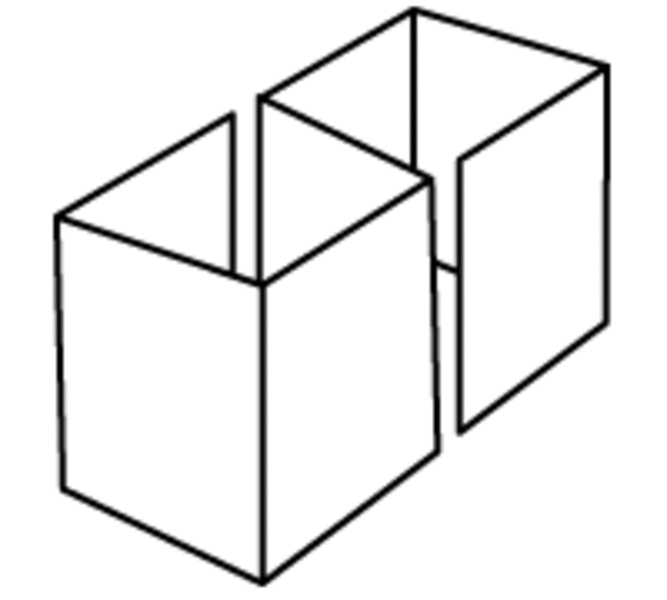

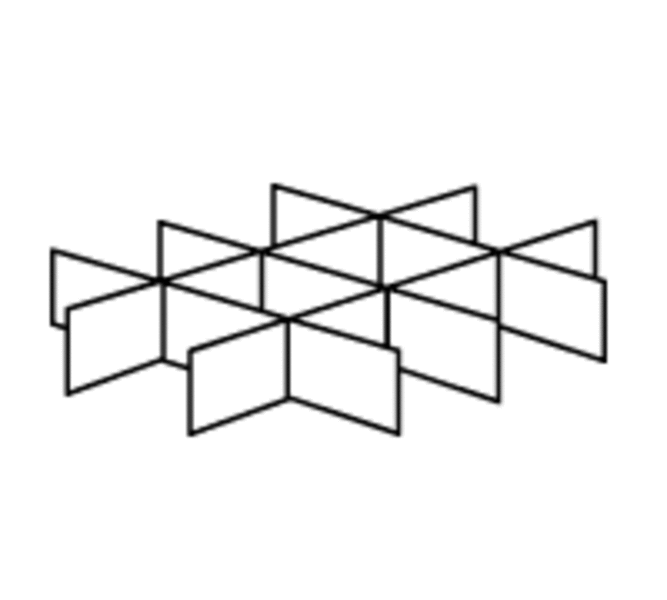

FEFCO 0920 bis 0939 – Trenn- und Gefachekonstruktionen
Dieser Bereich umfasst verschiedene Elemente zur Unterteilung des Verpackungsinnenraums. Abhängig von der Konstruktion können mehrere Fächer oder Aufnahmen gebildet werden. Die Anzahl und Größe der einzelnen Bereiche lassen sich an das jeweilige Packgut anpassen.

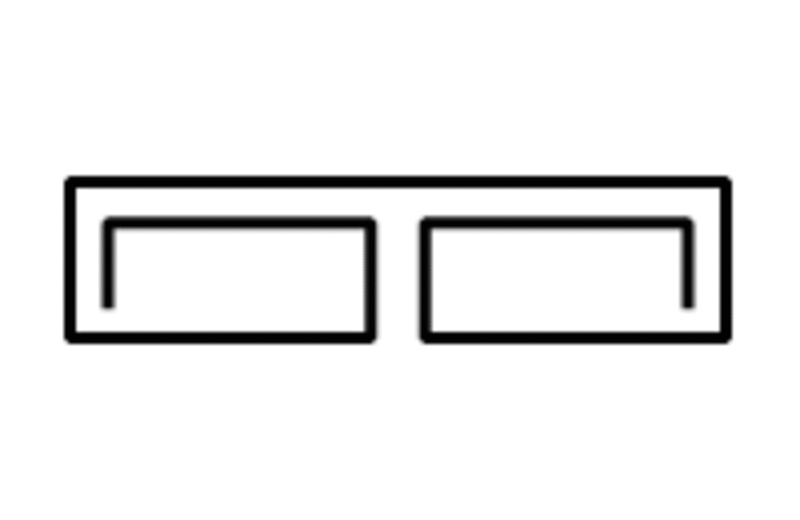

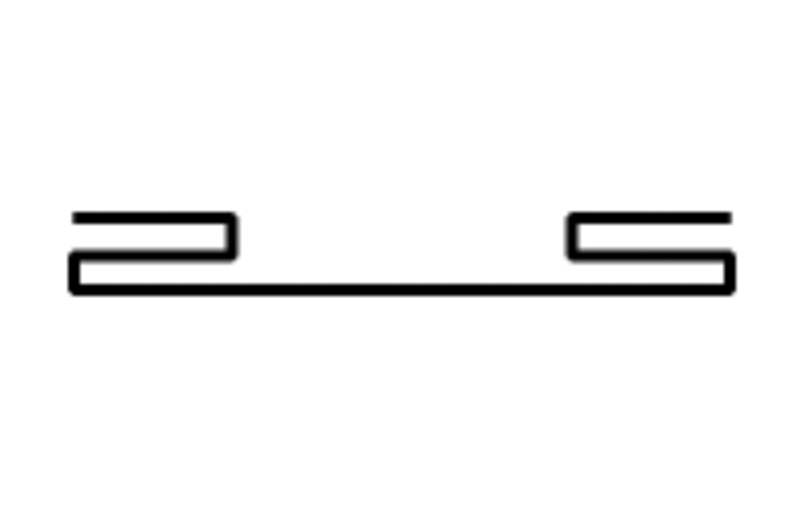

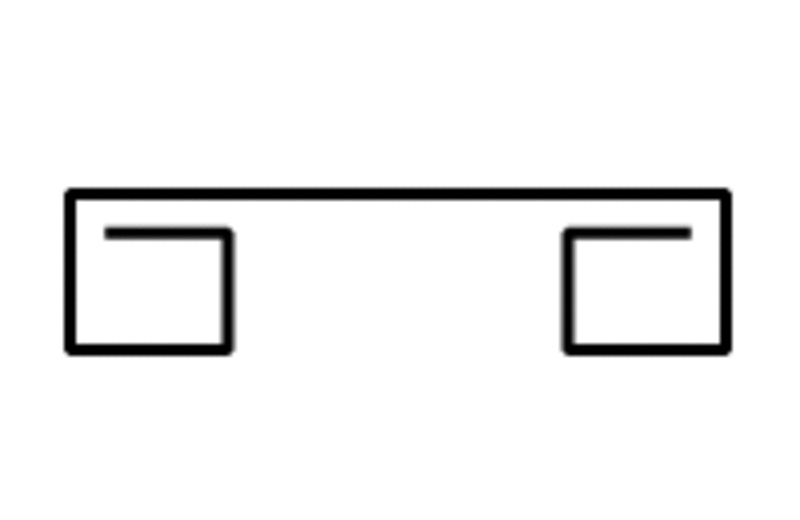

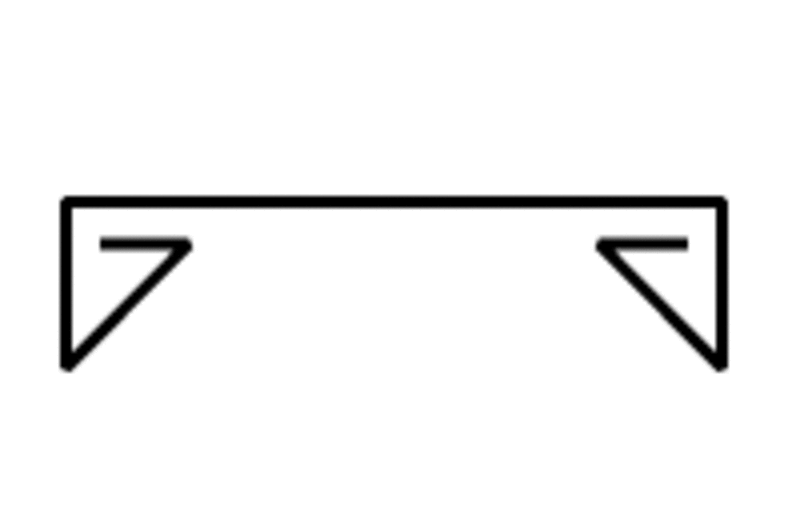

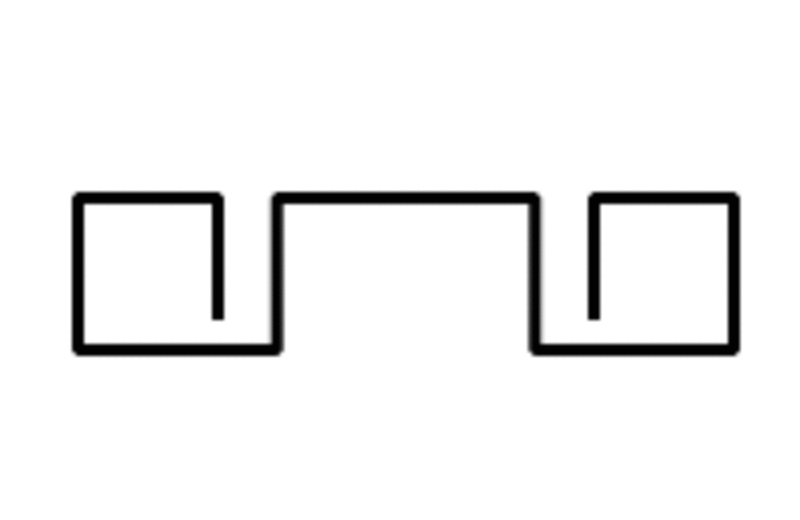

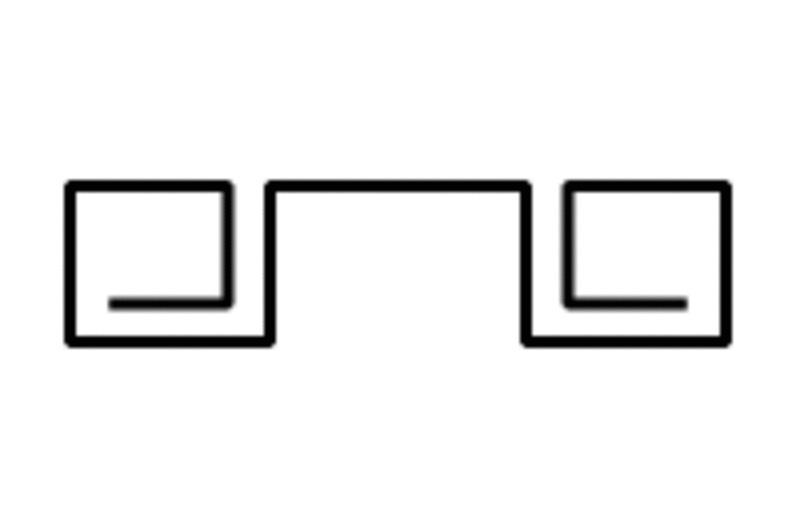

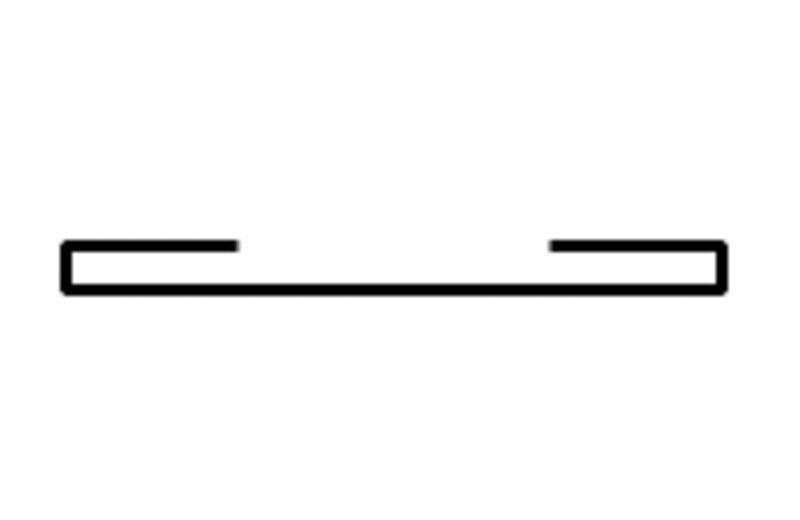

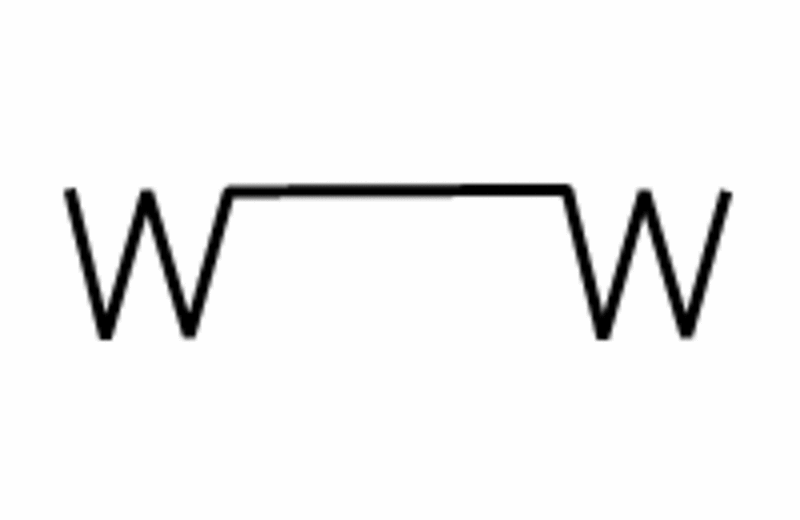

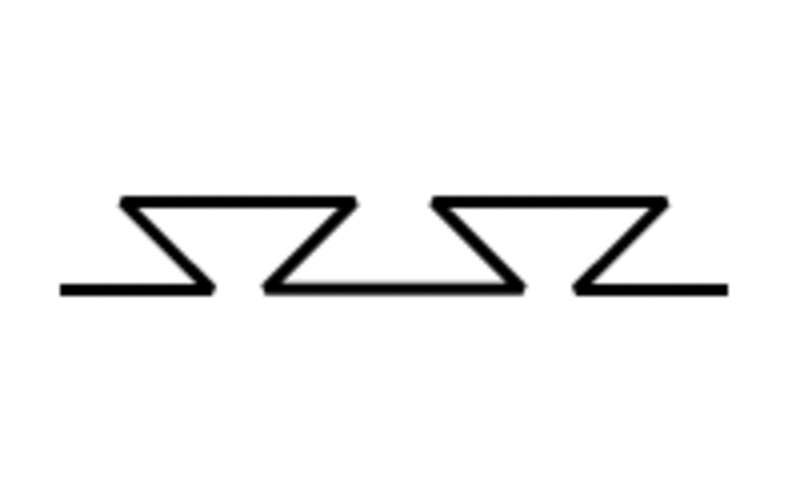

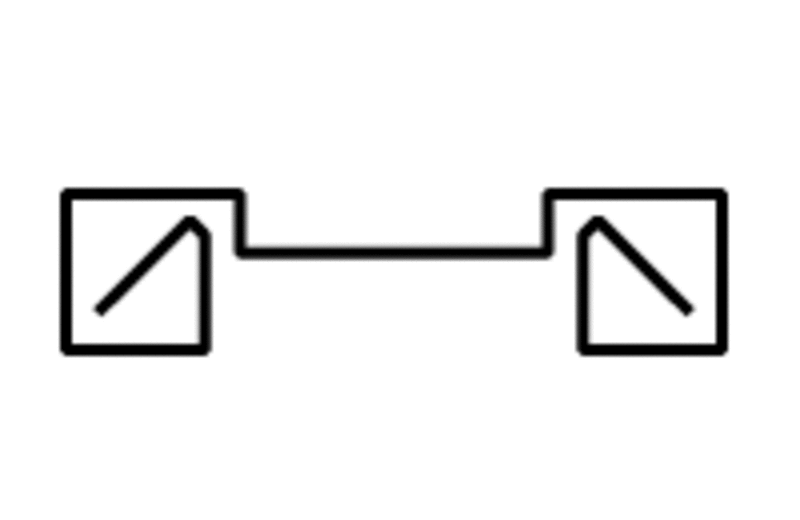

FEFCO 0940 bis 0960 – weitere Einsätze und Innenkonstruktionen
Diese Bauarten zeigen weitere gefaltete, gesteckte oder miteinander kombinierte Inneneinrichtungen. Sie unterscheiden sich deutlich in ihrem Aufbau. Für die Auswahl ist daher die jeweilige technische Zeichnung maßgeblich.

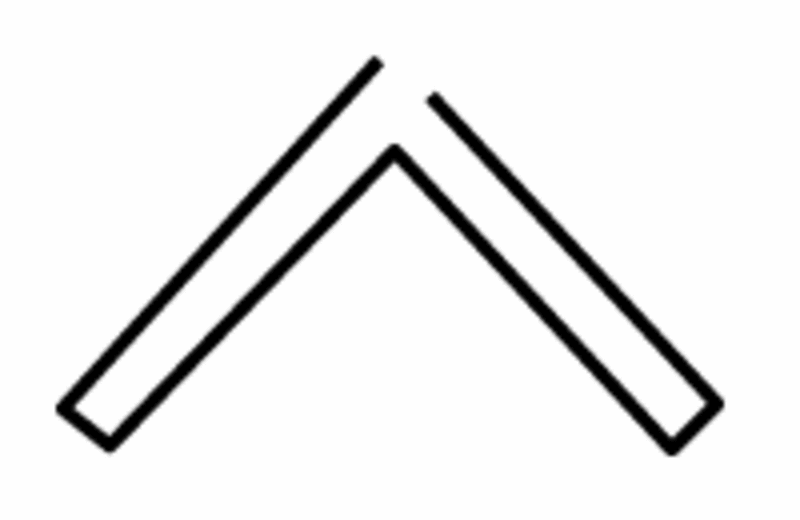

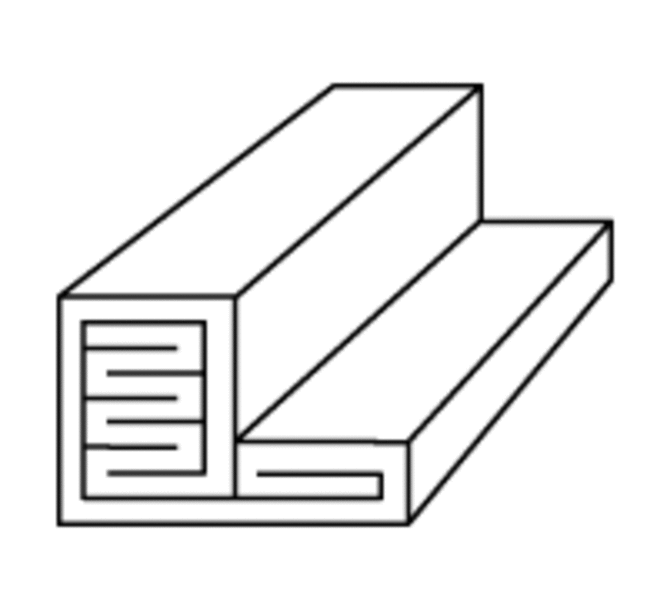

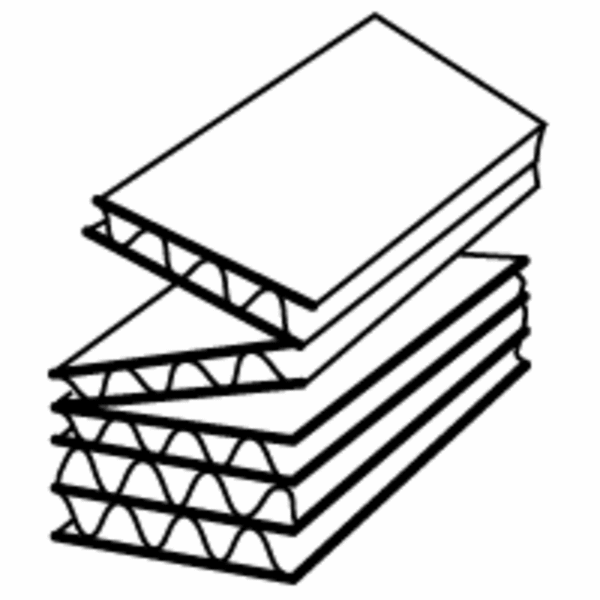

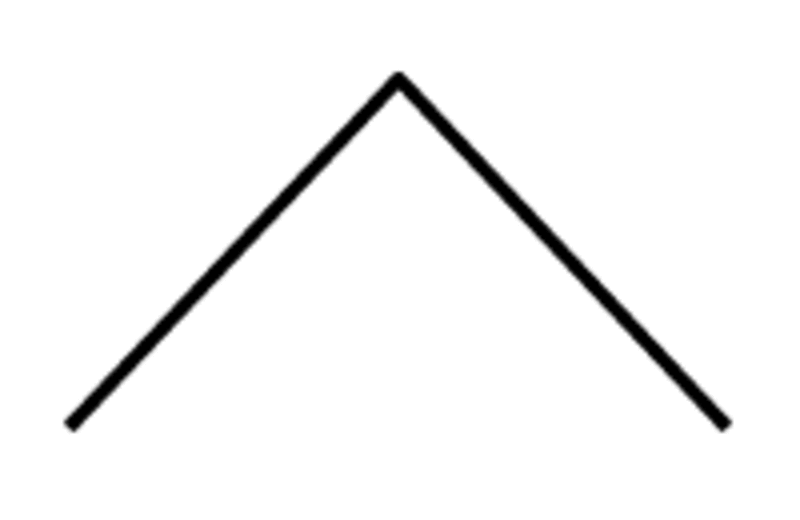

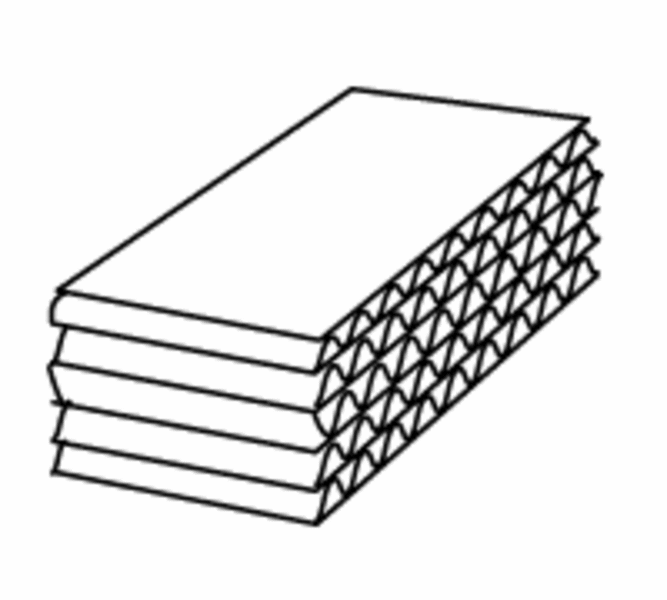

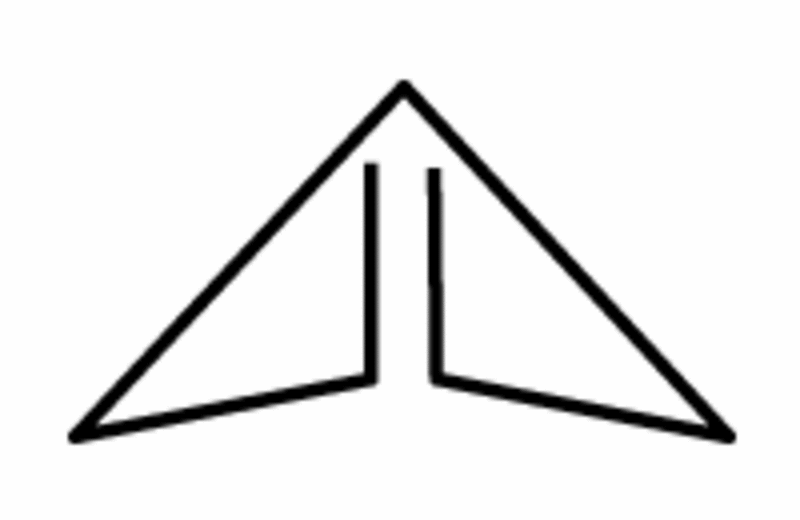

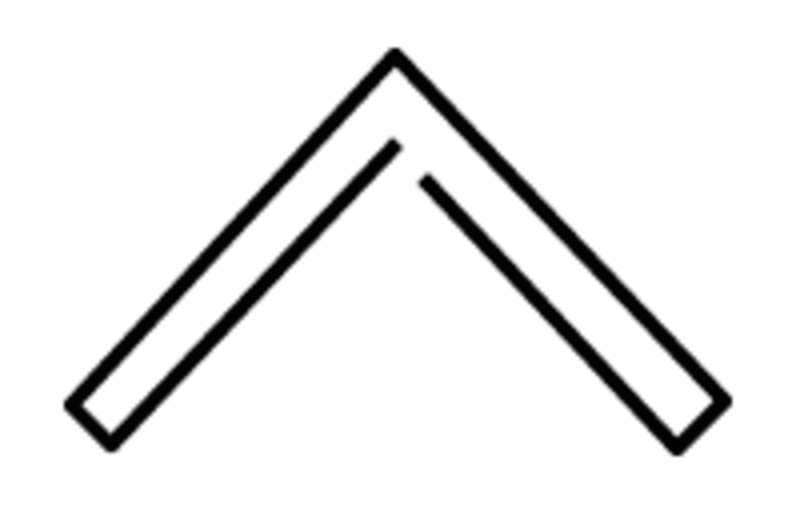

FEFCO 0965 bis 0976 – komplexere Inneneinrichtungen
Die Bauarten dieses Bereichs bestehen teilweise aus mehreren gefalteten oder ineinandergreifenden Elementen. Welche Konstruktion sich eignet, hängt von der Form und Anzahl der Produkte, der Umverpackung und der vorgesehenen Aufgabe der Inneneinrichtung ab.
Welche Inneneinrichtung eignet sich für welchen Einsatz?
| Konstruktive Anforderung | Orientierung |
| Mehrere Produkte innerhalb einer Verpackung trennen | Gefache oder Trennwände mit geeigneter Feldaufteilung prüfen |
| Einzelnes Produkt positionieren | An Form und Abmessungen des Packguts angepassten Einsatz auswählen |
| Kontakt zwischen Produkten vermeiden | Ausreichende Trennung und Abstände zwischen den Packgütern vorsehen |
| Abstand zu den Außenwänden schaffen | Einlagen oder Einsätze mit entsprechender Positionierung prüfen |
| Mehrteiliges Produktset ordnen | Anzahl, Größe und Anordnung der benötigten Aufnahmen festlegen |
| Empfindliche Oberfläche schützen | Kontaktflächen, Materialqualität und zusätzliche Schutzmaterialien berücksichtigen |
| Manuelle Verarbeitung | Aufrichtungs- und Einsetzaufwand der jeweiligen Konstruktion vergleichen |
| Automatisierte Verarbeitung | Entsprechend gekennzeichnete Bauarten und technische Umsetzbarkeit abstimmen |
| Schutz während des Transports | Inneneinrichtung und Umverpackung als vollständiges Verpackungssystem bewerten |
Häufig gestellte Fragen zu FEFCO 0900 bis 0976
Inneneinrichtungen der FEFCO-Gruppe 09 sind Verpackungselemente wie Einlagen, Polster, Gefache oder Trennwände. Sie werden innerhalb einer Verpackung eingesetzt oder in deren Konstruktion integriert.
In der Regel werden sie mit einer Umverpackung kombiniert. Sie übernehmen innerhalb der Verpackung bestimmte Aufgaben, etwa die Trennung, Positionierung oder Stabilisierung des Packguts.
Nein. Nach der Definition der FEFCO-Gruppe können Inneneinrichtungen entweder in die Verpackungskonstruktion integriert oder als separate Elemente eingesetzt werden.
Je nach Konstruktion können sie Produkte trennen, positionieren, stabilisieren oder vor direktem Kontakt schützen. Welche Wirkung tatsächlich erreicht wird, hängt von der gesamten Verpackungslösung ab.
Nein. Die in den technischen Zeichnungen dargestellte Anzahl der Felder oder Elemente ist beispielhaft. Sie kann entsprechend den jeweiligen Anforderungen erhöht oder verringert werden.
Nein. Der FEFCO-Code beschreibt lediglich die Konstruktion. Der tatsächliche Produktschutz hängt unter anderem von der Materialqualität, der Passgenauigkeit, der Umverpackung, dem Packgut und den Belastungen während Lagerung und Transport ab.
Ja. Abmessungen, Anzahl und Anordnung der Elemente können grundsätzlich an das Packgut und die verwendete Umverpackung angepasst werden. Dabei sollte die konstruktive Funktionsweise der jeweiligen Bauart erhalten bleiben.
Das hängt von der jeweiligen Bauart ab. Einige Konstruktionen sind in der 12. Ausgabe sowohl für die manuelle als auch für die automatisierte Verarbeitung gekennzeichnet. Die technische Umsetzbarkeit muss für den konkreten Verpackungsprozess geprüft werden.
Mit der 12. Ausgabe wurden die Bauarten FEFCO 0912, 0936 bis 0939, 0952 bis 0955 und 0960 ergänzt. Für ihre genaue konstruktive Einordnung ist die jeweilige technische Zeichnung maßgeblich.
Zunächst sollten Packgut, Anzahl der Produkte, Umverpackung und gewünschte Funktion festgelegt werden. Anschließend sind Abmessungen, Materialqualität, Anordnung der Elemente und die zu erwartenden Belastungen zu berücksichtigen.
