FEFCO 0400 bis 0424 – Falthüllen und Trays
Falthüllen und Trays der FEFCO-Gruppe 04
Die Bauarten FEFCO 0400 bis 0424 gehören zur Grundgruppe 04 der Falthüllen und Trays. Sie werden in der Regel aus einem Zuschnitt gefertigt. Von der Bodenfläche aus werden je nach Konstruktion zwei oder alle Seitenwände sowie gegebenenfalls eine Deckelfläche aufgerichtet.
Die einzelnen Bauarten unterscheiden sich deutlich in der Anordnung ihrer Faltflächen, Laschen und Verriegelungselemente. Bei einigen Konstruktionen können beispielsweise Handgriffe, Präsentationsflächen oder weitere Funktionselemente integriert sein.
Der FEFCO-Code beschreibt ausschließlich den konstruktiven Aufbau. Ob eine Bauart für ein bestimmtes Packgut, den Versand oder eine konkrete Transportbelastung geeignet ist, hängt zusätzlich von den Abmessungen, der Wellpappenqualität, dem Verschluss und der Ausführung ab.
Hinweise zur korrekten Maßangabe finden Sie unter FEFCO-Abmessungen richtig verstehen.
Auf einen Blick
| Merkmal | Beschreibung |
|---|---|
| Baugruppe | FEFCO 0400 bis 0424 |
| Verpackungstyp | Falthüllen und Trays |
| Grundgruppe | FEFCO 04 |
| Konstruktion | Überwiegend einteilige Zuschnitte mit angelenkten Faltflächen |
| Einsatzbereiche | Lagerung, Transport, Versand und Produktpräsentation |
| Besonderheit | Je nach Bauart integrierte Laschen, Verriegelungen, Handgriffe oder Präsentationselemente |
Merkmale der FEFCO-Bauarten 0400 bis 0424
Der konkrete Aufbau lässt sich anhand der aufgerichteten Darstellung und der jeweiligen Zuschnittzeichnung erkennen. Nicht jede Bauart ist ein offenes Tray oder besitzt dieselben funktionalen Eigenschaften.
Typische Merkmale:
- In der Regel aus einem Zuschnitt gefertigt
- Angelenkte Seiten-, Boden- oder Deckelflächen
- Unterschiedliche Falt-, Steck- und Verriegelungskonstruktionen
- Offene, teilweise geschlossene und geschlossene Ausführungen
- Je nach Bauart manuelles oder maschinelles Aufrichten
- Integrierbare Laschen, Handgriffe oder Präsentationselemente
- Individuell wählbare Abmessungen und Wellpappenqualitäten
Typische Einsatzbereiche
Welche Bauart geeignet ist, hängt von der Verpackungsaufgabe und dem Packgut ab.
Mögliche Einsatzbereiche:
- Umhüllung flacher oder länglicher Produkte
- Trays für Produkte und Gebinde
- Produktpräsentation und Kommissionierung
- Verkaufs- und Transportverpackungen
- Versandverpackungen
- Verpackungen für Industrieprodukte und technische Komponenten
Konstruktive Möglichkeiten von Falthüllen und Trays
- Unterschiedliche offene und geschlossene Konstruktionen
- Kombination mehrerer Funktionen in einem Zuschnitt
- Integrierte Steck- und Verriegelungselemente
- Manuelles oder maschinelles Aufrichten je nach Bauart
- Anpassung von Format und Wellpappenqualität an das Packgut
- Kombination mit Gefachen, Polstern oder anderen Inneneinrichtungen
- Eindeutige Beschreibung der Konstruktion durch den FEFCO-Code
FEFCO 0400 bis 0424 im Überblick

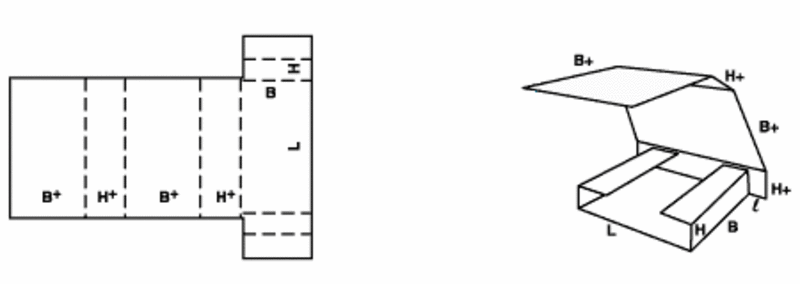

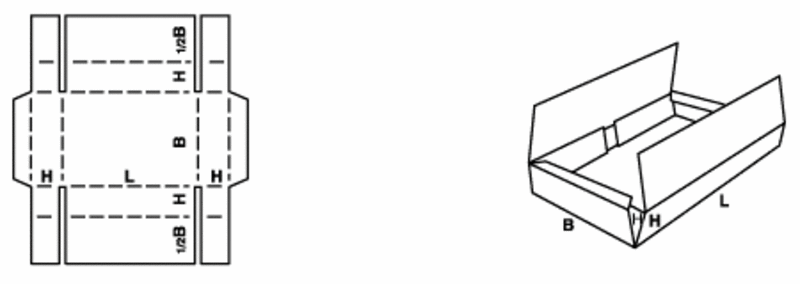

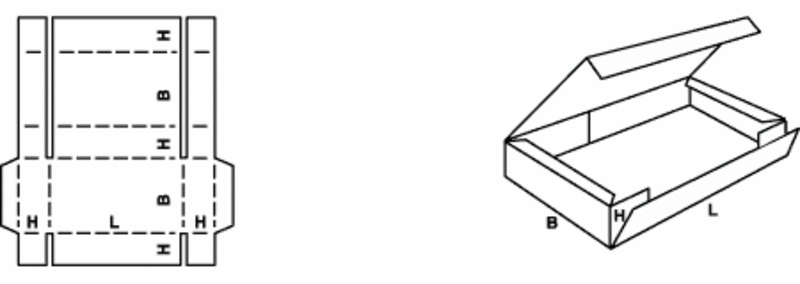

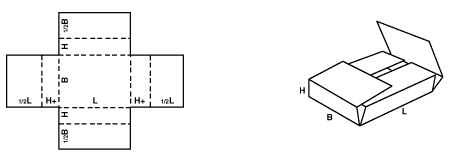

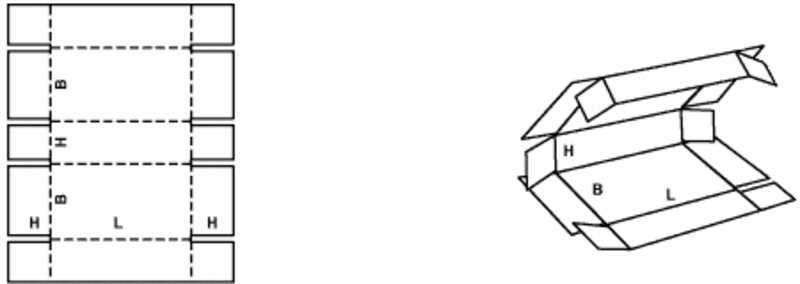

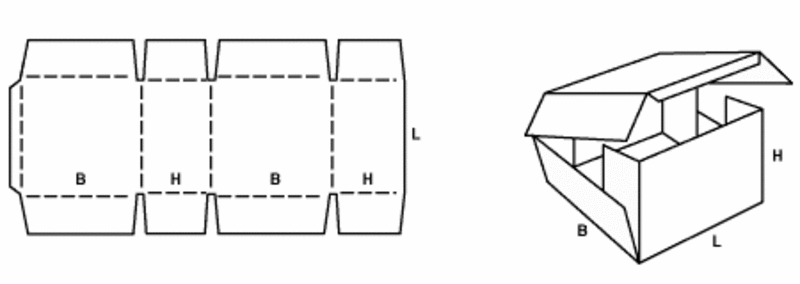

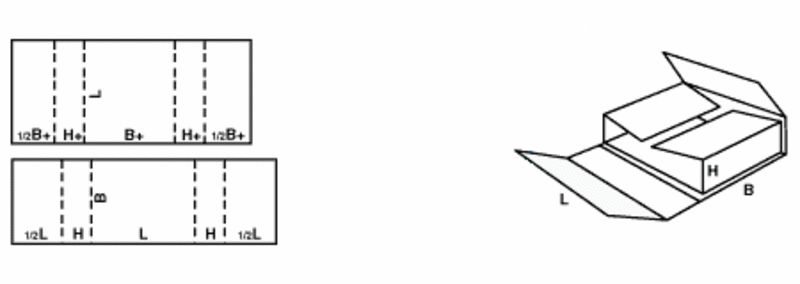

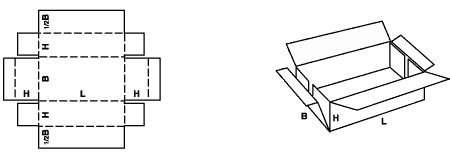

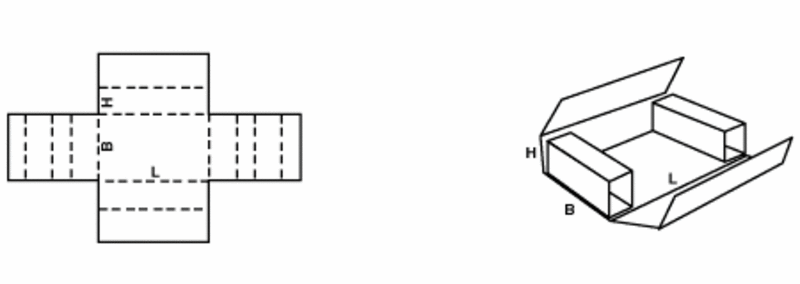

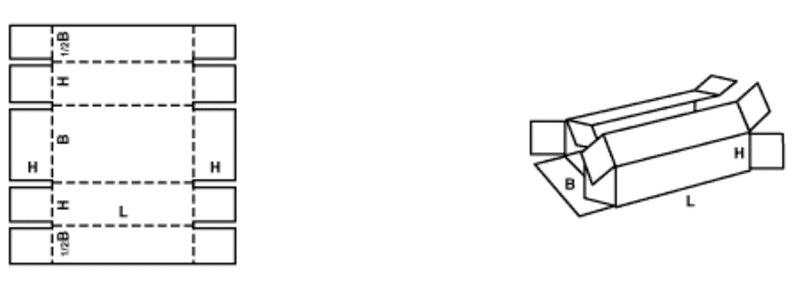

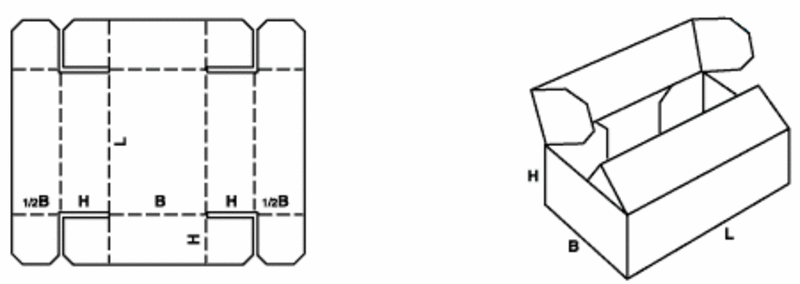

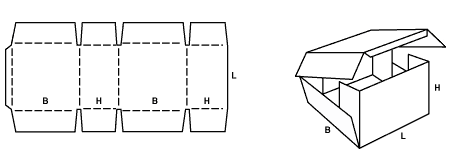

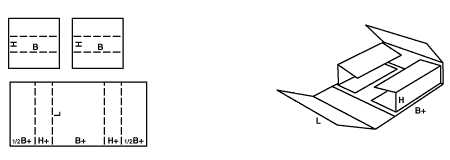

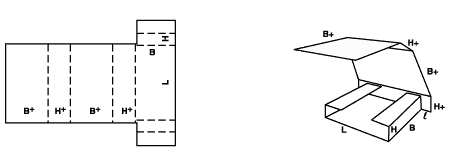

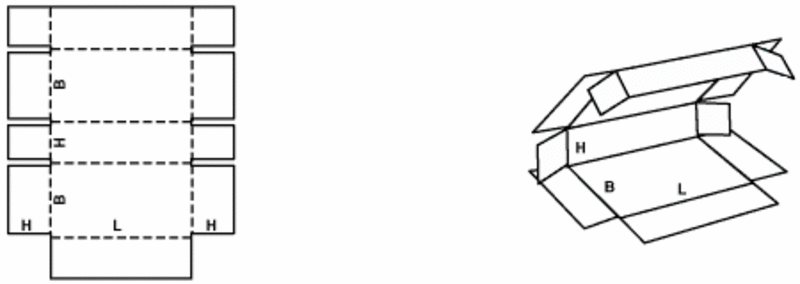

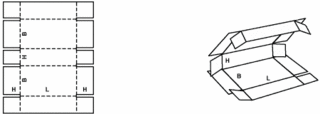

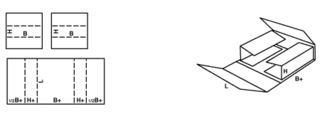

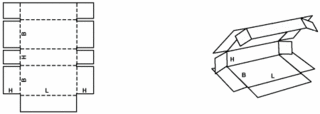

Die folgenden technischen Zeichnungen zeigen die aktuellen Bauarten FEFCO 0400 bis 0424. Für die Auswahl sollten die Darstellung der aufgerichteten Verpackung und die zugehörige Zuschnittzeichnung gemeinsam betrachtet werden. Materialqualität, Belastbarkeit und die Eignung für ein bestimmtes Packgut werden nicht allein durch den FEFCO-Code festgelegt.
Ausgewählte Bauarten und Bereiche näher erklärt

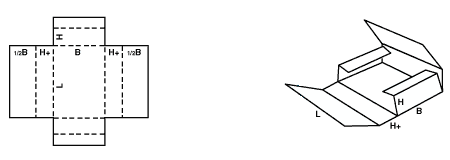

FEFCO 0401 – Einteilige Falthülle
FEFCO 0401 besteht aus einem Zuschnitt mit mehreren miteinander verbundenen Faltflächen. Diese werden beim Aufrichten um das Packgut beziehungsweise zur vorgesehenen Verpackungsform gefaltet. Die Eignung hängt von den Abmessungen, der Wellpappenqualität und dem vorgesehenen Verschluss ab.
FEFCO 0407, 0414 und 0418 – neue Bauarten der 12. Ausgabe
Die Bauarten FEFCO 0407, 0414 und 0418 wurden mit der 12. Ausgabe in die FEFCO-Systematik aufgenommen. Sie erweitern den Nummernbereich um weitere Faltkonstruktionen, die sich in der Anordnung ihrer Flächen und Funktionselemente unterscheiden. Für die Auswahl ist die jeweilige technische Zeichnung maßgeblich.

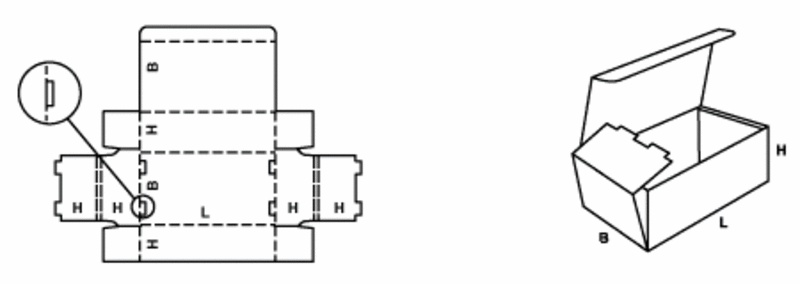

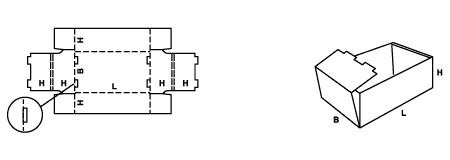

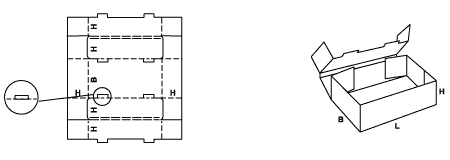

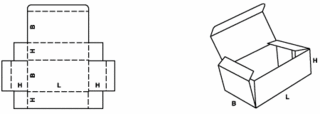

FEFCO 0420 bis 0424 – unterschiedliche Falt- und Traykonstruktionen
Die Bauarten FEFCO 0420 bis 0424 bilden keinen einheitlichen Verpackungstyp. Sie unterscheiden sich unter anderem in der Anordnung von Seitenwänden, Deckelflächen, Laschen und Verschlusselementen. Nicht jede Konstruktion ist ein offenes Tray oder eine reine Präsentationsverpackung.
Welche Bauart eignet sich für welchen Einsatz?
Die Auswahl sollte anhand der Verpackungsaufgabe und der technischen Zeichnung erfolgen. Packgut, Abmessungen, Wellpappenqualität, Verschluss, Aufrichtungsart und Transportbelastung müssen zusätzlich berücksichtigt werden.| Konstruktive Anforderung | Orientierung |
|---|---|
| Einteilige Falthülle | Bauarten FEFCO 0400 bis 0418 anhand der Zeichnungen vergleichen |
| Offenes Tray | Aufgerichtete Darstellungen der einzelnen Bauarten vergleichen |
| Konstruktion mit Deckel- oder Abdeckfläche | Auswahl anhand der Zuschnitt- und Aufrichtezeichnungen |
| Integrierte Steck- oder Verriegelungselemente | Bauart mit den benötigten konstruktiven Details auswählen |
| Maschinelles Aufrichten | Kennzeichnung und technische Umsetzbarkeit mit dem Verpackungshersteller abstimmen |
| Besondere Anforderungen an Versand oder Belastbarkeit | Materialqualität, Abmessungen und Verschluss zusätzlich festlegen |
Häufig gestellte Fragen zu FEFCO 0400 bis 0424
Der Bereich gehört zur Grundgruppe 04 und umfasst unterschiedliche Falthüllen und Trays. Die Bauarten unterscheiden sich in der Anordnung ihrer Faltflächen, Laschen und Verriegelungselemente.
Die Bauarten der Gruppe 04 werden in der Regel aus einem Zuschnitt gefertigt. Die genaue Konstruktion ist der jeweiligen technischen Zeichnung zu entnehmen.
Nein. Der Nummernbereich enthält sowohl offene als auch teilweise geschlossene oder geschlossene Faltkonstruktionen.
Mit der 12. Ausgabe wurden im Bereich FEFCO 0400 bis 0424 die Bauarten 0407, 0414 und 0418 ergänzt.
Das lässt sich nicht pauschal anhand der Baugruppe bestimmen. Konstruktion, Abmessungen, Wellpappenqualität, Verschluss und Transportbelastung müssen auf das Packgut abgestimmt sein.
Zunächst wird die gewünschte Konstruktion anhand der technischen Zeichnungen ausgewählt. Anschließend werden Format, Materialqualität, Verschluss und weitere Anforderungen an das Packgut angepasst.
