FEFCO 0501 bis 0512 – Schiebeschachteln
Mehrteilige Schiebeschachteln nach FEFCO-Standard
Die FEFCO-Gruppe 05 umfasst mehrteilige Schiebeschachteln aus Wellpappe. Sie bestehen aus mehreren Bestandteilen, die in unterschiedlichen Richtungen ineinandergeschoben werden. Zur Gruppe gehören außerdem Außenhülsen, die mit anderen Schachteln kombiniert werden können.
Je nach Bauart entstehen unterschiedliche Konstruktionen aus Hülsen, Einsätzen und weiteren Verpackungsteilen. Der FEFCO-Code beschreibt dabei ausschließlich den konstruktiven Aufbau. Die Eignung für ein bestimmtes Packgut, den Versand oder eine konkrete Belastung hängt zusätzlich von den Abmessungen, der Wellpappenqualität, dem Verschluss und der jeweiligen Ausführung ab.
Hinweise zur korrekten Maßangabe finden Sie unter FEFCO-Abmessungen richtig verstehen.
Auf einen Blick
| Merkmal | Beschreibung |
|---|---|
| Baugruppe | FEFCO 0501 bis 0512 |
| Verpackungstyp | Schiebeschachteln |
| Grundgruppe | FEFCO 05 |
| Konstruktion | Mehrteilige Verpackungen mit ineinanderschiebbaren Bestandteilen |
| Einsatzbereiche | Lagerung, Transport, Versand und Produktpräsentation |
| Besonderheit | Unterschiedliche Kombinationen aus Hülsen, Einsätzen und weiteren Verpackungsteilen |
Merkmale der FEFCO-Bauarten 0501 bis 0512
Schiebeschachteln bestehen aus mehreren Verpackungsteilen, die gemeinsam die vorgesehene Konstruktion bilden. Abhängig von der Bauart werden Hülsen, Einsätze oder andere Bestandteile in unterschiedlichen Richtungen ineinandergeschoben.
Typische Merkmale:
- Mehrteilige Konstruktionen
- Ineinanderschiebbare Verpackungsbestandteile
- Unterschiedliche Kombinationen aus Hülsen und Einsätzen
- Außenhülsen zur Kombination mit anderen Schachteln
- Je nach Ausführung flache und platzsparende Anlieferung möglich
- Individuell wählbare Abmessungen und Wellpappenqualitäten
- Konstruktionsabhängige Anpassung an unterschiedliche Packgüter
Typische Einsatzbereiche
Welche Schiebeschachtel geeignet ist, hängt von der Form und den Abmessungen des Packguts, dem gewünschten Zugriff auf den Inhalt und den auftretenden Belastungen ab.
Mögliche Einsatzbereiche:
- Ersatzteile und technische Komponenten
- Elektronikprodukte und Bauteile
- Industrieprodukte
- Produktsets und Sortimente
- Lager- und Transportverpackungen
- Versandverpackungen
- Präsentations- und Verkaufsverpackungen
Konstruktive Möglichkeiten der Bauarten 0501 bis 0512
- Kombination mehrerer ineinanderschiebbarer Verpackungsteile
- Unterschiedliche Anordnung von Hülsen und Einsätzen
- Außenhülsen zur Ergänzung anderer Schachtelkonstruktionen
- Je nach Bauart seitliches oder mehrseitiges Einschieben
- Anpassung von Format und Wellpappenqualität an das Packgut
- Kombination mit Gefachen, Polstern oder anderen Inneneinrichtungen
- Bedruckbare Außenflächen für Kennzeichnung und Produktpräsentation
- Eindeutige Beschreibung der Konstruktion durch den FEFCO-Code
FEFCO 0501 bis 0512 im Überblick

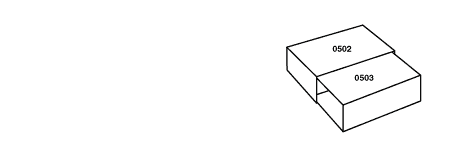

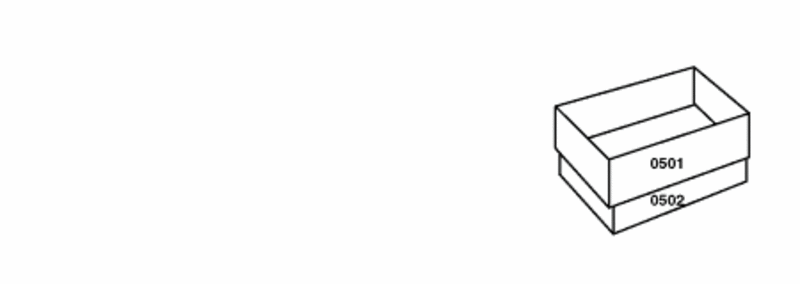

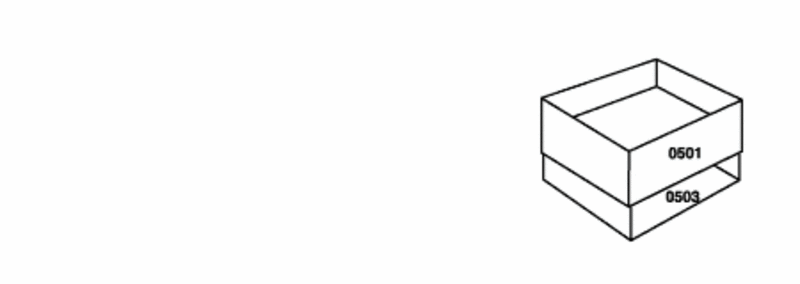

Die folgenden technischen Zeichnungen zeigen die aktuellen Bauarten FEFCO 0501 bis 0512. Für die Auswahl sollten die Darstellung der zusammengesetzten Verpackung und die Zeichnungen der einzelnen Bestandteile gemeinsam betrachtet werden. Materialqualität, Belastbarkeit und die Eignung für ein bestimmtes Packgut werden nicht allein durch den FEFCO-Code festgelegt.
Ausgewählte Bauarten und Bereiche näher erklärt

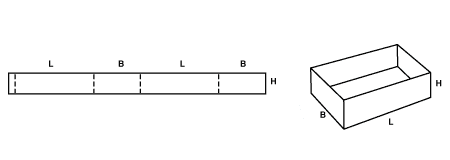

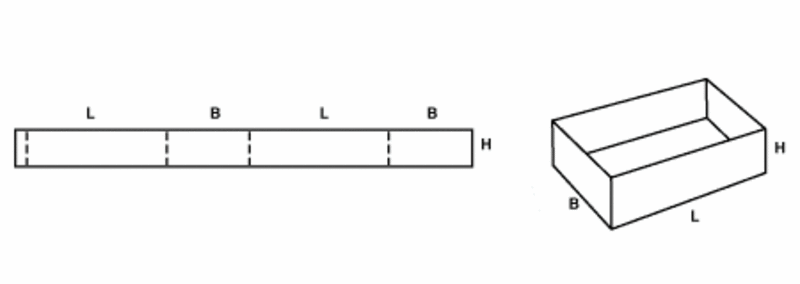

FEFCO 0501 – mehrteilige Schiebeschachtel
FEFCO 0501 besteht aus mehreren Verpackungsteilen, die zur vorgesehenen Verpackungsform ineinandergeschoben werden. Für die genaue Ausführung sind die technische Zeichnung, die Abmessungen und die vorgesehene Einschubrichtung maßgeblich.

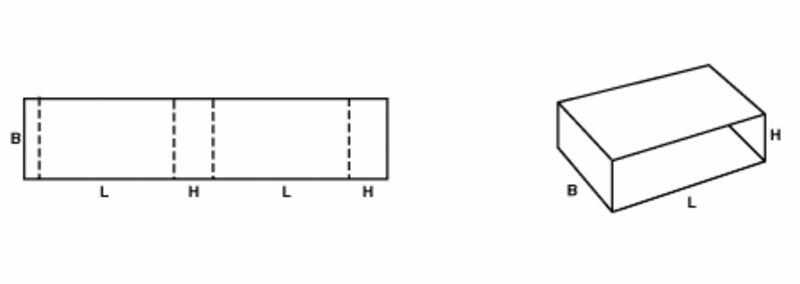

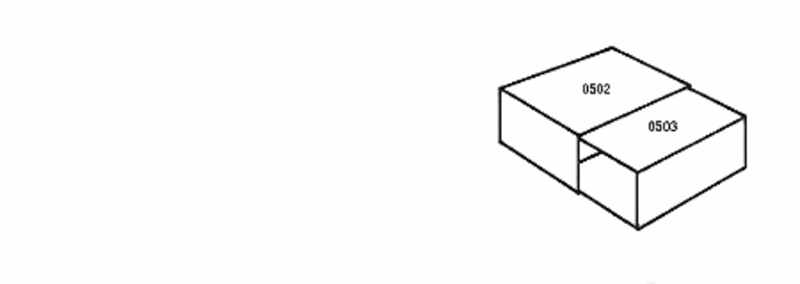

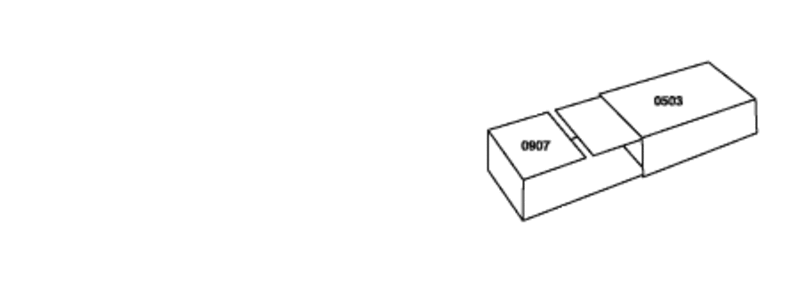

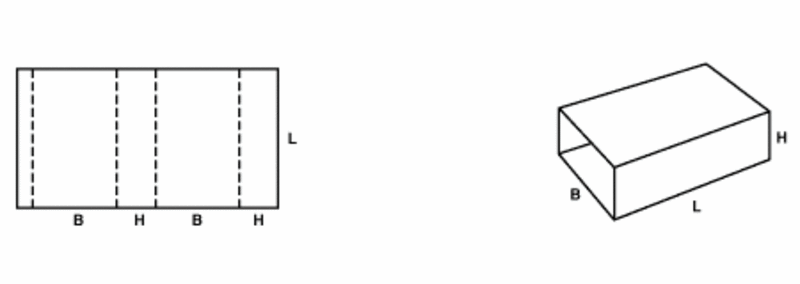

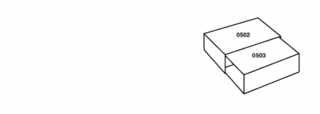

FEFCO 0502 bis 0509 – unterschiedliche Schiebekonstruktionen
Die Bauarten dieses Bereichs unterscheiden sich in der Anzahl, Form und Anordnung ihrer Verpackungsbestandteile. Abhängig von der Konstruktion werden Hülsen und Einsätze in unterschiedlichen Richtungen miteinander kombiniert.

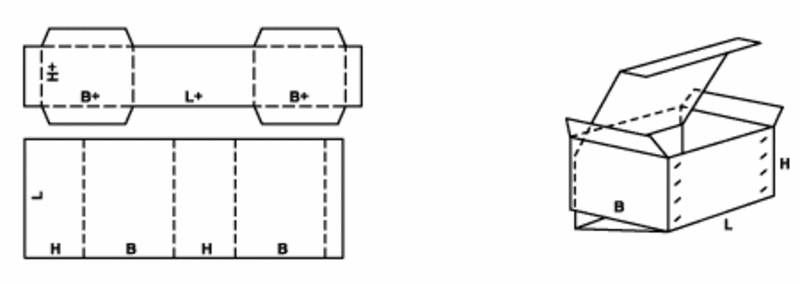

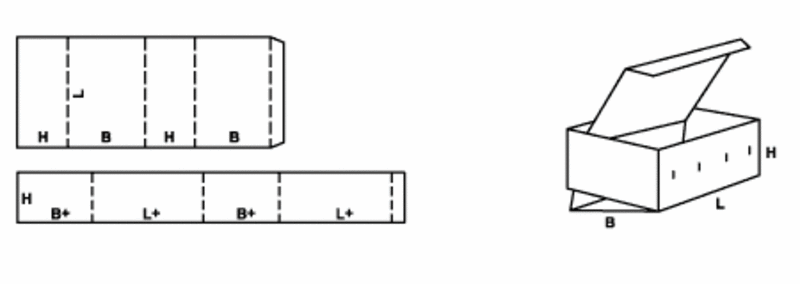

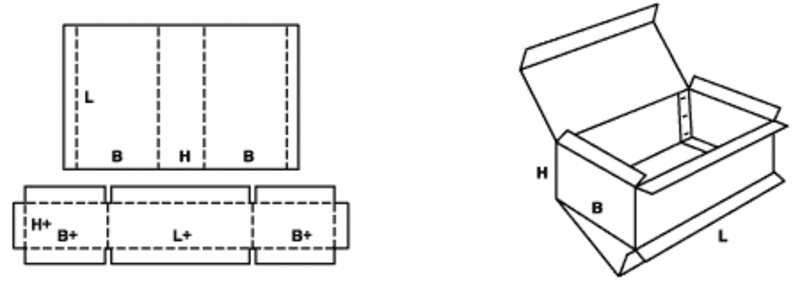

FEFCO 0510 bis 0512 – weitere mehrteilige Konstruktionen
Auch die Bauarten FEFCO 0510 bis 0512 bestehen aus mehreren zusammenwirkenden Verpackungsteilen. Da sich ihr Aufbau unterscheidet, sollte die Auswahl anhand der vollständigen technischen Zeichnungen und der konkreten Verpackungsanforderung erfolgen.
Welche Bauart eignet sich für welchen Einsatz?
| Konstruktive Anforderung | Orientierung |
| Mehrteilige Schiebeschachtel | Anzahl und Anordnung der Verpackungsbestandteile vergleichen |
| Außenhülse für eine andere Schachtel | Bauarten mit separater Hülse anhand der Zeichnungen auswählen |
| Seitlicher Zugriff auf das Packgut | Einschubrichtung und Öffnungsseite der Konstruktion prüfen |
| Produktpräsentation | Öffnungsart, Außenflächen und gewünschte Entnahme berücksichtigen |
| Zusätzlicher Produktschutz | Wellpappenqualität, Inneneinrichtung und Verschluss festlegen |
| Versand- oder Transportverpackung | Packgut, Abmessungen, Belastung und Versandweg zusätzlich berücksichtigen |
Häufig gestellte Fragen zu FEFCO 0501 bis 0512
Schiebeschachteln bestehen aus mehreren Verpackungsbestandteilen, die in unterschiedlichen Richtungen ineinandergeschoben werden. Dazu gehören verschiedene Kombinationen aus Hülsen, Einsätzen und weiteren Verpackungsteilen.
Die Gruppe 05 wird im aktuellen FEFCO-Code als Gruppe der Schiebeschachteln geführt. Einzelne Konstruktionen können zwar Steck- oder Verriegelungselemente besitzen, „Steckschachteln“ ist jedoch nicht die übergeordnete Bezeichnung dieser Baugruppe.
Ja. Die FEFCO-Gruppe 05 umfasst auch Außenhülsen, die mit anderen Schachteln oder Verpackungsbestandteilen kombiniert werden.
Durch den mehrteiligen Aufbau lassen sich unterschiedliche Verpackungsformen und Öffnungsarten realisieren. Die konkreten Vorteile hängen jedoch von der gewählten Bauart, dem Material und der Ausführung ab.
Einzelne Bauarten können als Versandverpackung ausgeführt werden. Entscheidend sind zusätzlich das Packgut, die Abmessungen, die Wellpappenqualität, der Verschluss und die während des Versands auftretenden Belastungen.
Zunächst werden die benötigte Verpackungsform, die Anzahl der Bestandteile und die gewünschte Einschubrichtung festgelegt. Anschließend sind unter anderem Packgut, Abmessungen, Materialqualität, Verschluss und Transportbelastung zu berücksichtigen.
Verwandte FEFCO-Bauarten
FEFCO 0300 bis 0360 – Teleskopschachteln
Mehrteilige Schachteln mit Deckel- und Bodenelementen
FEFCO 0446 bis 0485 – Falthüllen und Trays
Weitere offene, geschlossene und umhüllende Faltkonstruktionen
FEFCO 0900 bis 0976 – Inneneinrichtungen
Gefache, Einsätze und weitere Elemente zur Unterteilung und Fixierung des Packguts
