FEFCO 0425 bis 0445 – Falthüllen und Trays
Falt- und Traykonstruktionen der FEFCO-Gruppe 04
Die Bauarten FEFCO 0425 bis 0445 gehören zur Grundgruppe 04 der Falthüllen und Trays. Sie werden überwiegend aus einem Zuschnitt gefertigt und beim Aufrichten durch Falten, Stecken oder Verriegeln in ihre vorgesehene Form gebracht.
Der Bereich umfasst unterschiedliche offene und geschlossene Konstruktionen – beispielsweise Trays, Verpackungen mit angelenktem Deckel sowie Ausführungen mit verstärkten Seiten- oder Stirnwänden. Die einzelnen Bauarten unterscheiden sich deutlich in der Anordnung ihrer Faltflächen, Laschen und Verriegelungselemente.
Der FEFCO-Code beschreibt ausschließlich den konstruktiven Aufbau. Die Eignung für ein bestimmtes Packgut, den Versand oder eine konkrete Transportbelastung hängt zusätzlich von den Abmessungen, der Wellpappenqualität, dem Verschluss und der Ausführung ab.
Hinweise zur korrekten Maßangabe finden Sie unter FEFCO-Abmessungen richtig verstehen.
Auf einen Blick
| Merkmal | Beschreibung |
|---|---|
| Baugruppe | FEFCO 0425 bis 0445 |
| Verpackungstyp | Falthüllen und Trays |
| Grundgruppe | FEFCO 04 |
| Konstruktion | Überwiegend einteilige Falt-, Steck- und Verriegelungskonstruktionen |
| Einsatzbereiche | Lagerung, Transport, Versand, Kommissionierung und Produktpräsentation |
| Besonderheit | Unterschiedliche offene und geschlossene Bauarten mit konstruktionsabhängigen Funktionselementen |
Merkmale der FEFCO-Bauarten 0425 bis 0445
Der konkrete Aufbau lässt sich anhand der Darstellung der aufgerichteten Verpackung und der jeweiligen Zuschnittzeichnung erkennen. Die Bauarten besitzen unterschiedliche Boden-, Seitenwand-, Deckel- und Verriegelungskonstruktionen. Nicht jede Verpackung dieses Bereichs richtet sich selbstständig auf oder ist für automatisierte Verpackungsprozesse vorgesehen.
Typische Merkmale:
- Überwiegend aus einem Zuschnitt gefertigt
- Unterschiedliche Falt-, Steck- und Verriegelungskonstruktionen
- Offene, teilweise geschlossene und geschlossene Ausführungen
- Je nach Bauart mit angelenktem Deckel
- Teilweise verstärkte Seiten- oder Stirnwände
- Je nach Kennzeichnung manuelles oder maschinelles Aufrichten
- Individuell wählbare Abmessungen und Wellpappenqualitäten
Typische Einsatzbereiche
Welche Bauart geeignet ist, hängt von der Verpackungsaufgabe, dem Packgut und dem vorgesehenen Verpackungsprozess ab.
Mögliche Einsatzbereiche:
- Versand- und Transportverpackungen
- Trays für Produkte und Gebinde
- Lagerung und Kommissionierung
- Produktpräsentation und Verkaufsverpackungen
- E-Commerce und Versandhandel
- Industrieprodukte und technische Komponenten
- Manuelle oder automatisierte Verpackungsprozesse – abhängig von der jeweiligen Bauart
Konstruktive Möglichkeiten der Bauarten 0425 bis 0445
- Unterschiedliche offene und geschlossene Verpackungsformen
- Ausführungen mit oder ohne angelenkten Deckel
- Integrierte Steck- und Verriegelungselemente
- Verstärkte Seiten- oder Stirnwände bei geeigneten Bauarten
- Manuelles oder maschinelles Aufrichten je nach Konstruktion
- Anpassung von Format und Wellpappenqualität an das Packgut
- Kombination mit Gefachen, Polstern oder anderen Inneneinrichtungen
- Eindeutige Beschreibung der Konstruktion durch den FEFCO-Code
FEFCO 0425 bis 0445 im Überblick

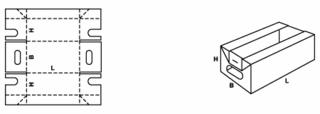

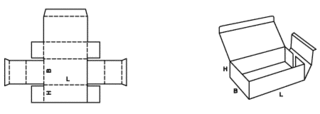

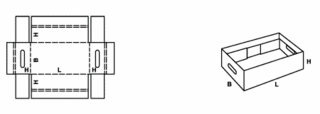

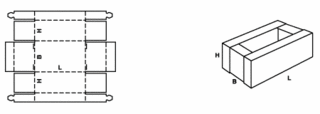

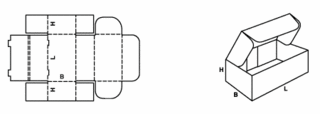

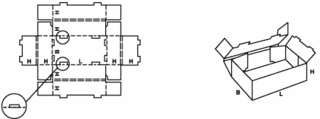

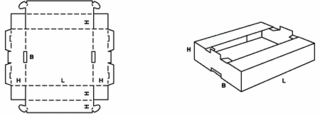

Die folgenden technischen Zeichnungen zeigen die aktuellen Bauarten FEFCO 0425 bis 0445. Für die Auswahl sollten die Darstellung der aufgerichteten Verpackung und die zugehörige Zuschnittzeichnung gemeinsam betrachtet werden. Materialqualität, Belastbarkeit und die Eignung für ein bestimmtes Packgut werden nicht allein durch den FEFCO-Code festgelegt.
Ausgewählte Bauarten und Bereiche näher erklärt

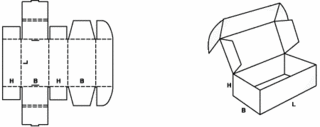

FEFCO 0427 – Faltverpackung mit angelenktem Deckel
FEFCO 0427 wird aus einem Zuschnitt aufgerichtet und besitzt einen angelenkten Deckel mit seitlichen Verriegelungselementen. Die Bauart kann beispielsweise als Versand- oder Produktverpackung ausgeführt werden.
Neue Bauarten der 12. Ausgabe
Mit der 12. Ausgabe wurden in diesem Nummernbereich FEFCO 0425.1, 0427.1, 0435.1, 0436.1, 0436.2, 0438 und 0439 ergänzt. Sie erweitern den Bereich um weitere Falt- und Traykonstruktionen. Für die genaue Einordnung und Auswahl ist die jeweilige technische Zeichnung maßgeblich.

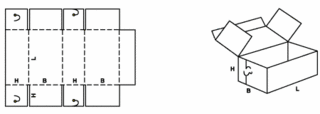

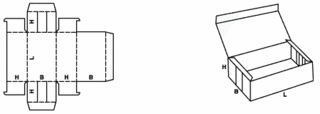

FEFCO 0440 bis 0445 – unterschiedliche Faltkonstruktionen
Die Bauarten FEFCO 0440 bis 0445 umfassen unterschiedliche Faltverpackungen mit variierenden Wand-, Klappen- oder Verriegelungselementen. Da sich ihr konstruktiver Aufbau deutlich unterscheidet, sollte die Auswahl anhand der technischen Zeichnungen und der konkreten Verpackungsanforderung erfolgen.
Welche Bauart eignet sich für welchen Einsatz?
| Konstruktive Anforderung | Orientierung |
|---|---|
| Offenes Tray | Aufgerichtete Darstellungen der einzelnen Bauarten vergleichen |
| Verpackung mit angelenktem Deckel | Bauarten mit entsprechender Deckelfläche anhand der Zeichnungen auswählen |
| Verstärkte Seiten- oder Stirnwände | Konstruktionen mit mehrfach gefalteten Wandbereichen vergleichen |
| Integrierte Steck- oder Verriegelungselemente | Bauart mit den benötigten konstruktiven Details auswählen |
| Maschinelles Aufrichten | Kennzeichnung und technische Umsetzbarkeit mit dem Verpackungshersteller abstimmen |
| Versand- oder Transportverpackung | Abmessungen, Wellpappenqualität, Verschluss und Belastung zusätzlich festlegen |
Häufig gestellte Fragen zu FEFCO 0425 bis 0445
Der Bereich gehört zur Grundgruppe 04 und umfasst unterschiedliche Falthüllen und Trays. Dazu zählen offene und geschlossene Konstruktionen mit verschiedenen Falt-, Steck-, Deckel- und Verriegelungselementen.
Nein. Die Bauarten werden je nach Konstruktion manuell oder maschinell aufgerichtet. Die Zugehörigkeit zum Nummernbereich FEFCO 0425 bis 0445 bedeutet nicht automatisch, dass sich eine Verpackung selbstständig aufrichtet.
Ein Automatikbodenkarton besitzt einen vorgeklebten Boden, der sich beim Aufrichten des flachliegenden Kartons entfaltet und verriegelt. FEFCO 0427 ist keine solche Automatikbodenkonstruktion. Automatikboden-Verpackungen sind eher der Gruppe 07 der fertig geklebten Schachteln zuzuordnen.
Mit der 12. Ausgabe wurden in diesem Bereich die Bauarten FEFCO 0425.1, 0427.1, 0435.1, 0436.1, 0436.2, 0438 und 0439 ergänzt. Die genaue Konstruktion ist der jeweiligen technischen Zeichnung zu entnehmen.
Einzelne Bauarten können als Versandverpackung ausgeführt werden. Die tatsächliche Eignung hängt jedoch zusätzlich von den Abmessungen, der Wellpappenqualität, dem Verschluss, dem Packgut und den auftretenden Belastungen ab.
Zunächst sollte die benötigte Verpackungsform anhand der technischen Zeichnungen bestimmt werden. Anschließend sind unter anderem Packgut, Abmessungen, Materialqualität, Verschluss, Aufrichtungsart und Transportbelastung festzulegen.
